Miért kritikus a forgógyűrű a nehézgépek és a szélturbinák forgó mozgásához?

A nehézgépek világában létezik egy olyan alkatrész, amely lehetővé teszi a hatalmas terhelés melletti forgást – a forgógyűrű. Forgótányér-csapágyként is ismert, ez a nagyméretű csapágy egyszerre kezeli az axiális erőket, a radiális erőket és a borulási nyomatékokat, így nélkülözhetetlen az olyan berendezésekhez, mint a kotrógépek, daruk, szélturbinák és munkaállványok. Megvizsgáljuk aForgó gyűrű-tólHuaxi, feltárja tervezési alapelveit, anyagszükségletét, valamint az építőipartól a megújuló energiáig terjedő iparágakban betöltött kritikus szerepét. Megvizsgáljuk a gyártási képességeket, minőségi rendszereket és tanúsítványokat isHuaximegbízható beszállító ezen az igényes területen.

Az „együttes”, amely mozgásban tartja a nehézipart

Képzeljen el egy hatalmas szélturbinát, amely a szél felé fordítja lapátjait. Vagy egy toronydaru, amely a gémjét forgatja, hogy nehéz terheket emeljen. Vagy egy kotrógép, amely meglendíti a karját, hogy beleásson a földbe. Mindegyik gépben egyetlen alkatrész található, amely lehetővé teszi a forgást – a forgógyűrű. Ezt a nagyméretű csapágyat gyakran "gépcsuklónak" nevezik, amely összeköti a forgó felső szerkezetet az álló alsó szerkezettel, hatalmas erőket továbbítva, miközben egyenletes, szabályozott mozgást tesz lehetővé.

A forgógyűrű nem egy közönséges csapágy. Általában nagy átmérőjű – 0,4 és 10 méter között van –, és ki kell bírnia olyan kombinált terheléseket, amelyek tönkretennék a szabványos csapágyakat. Ezek a terhelések magukban foglalják az axiális erőket (függőleges súly), a radiális erőket (vízszintes tolás és húzás), valamint a borulási nyomatékokat (billentő erők). A forgógyűrű kialakítása gördülő elemeivel, futópályáival és gyakran integrált fogaskerékfogaival lehetővé teszi ezen terhelések elviselését a precíz forgásszabályozás megőrzése mellett.

Jiangyin Huaxi Flange Co., Ltd., a Jiangsu Huaxi Group leányvállalata, 1984 óta gyárt gyűrűs kovácsolt anyagokat és kész karimákat. A vállalat évente 35 000 tonna gyűrűs kovácsoltságot és 25 000 tonna kész karimát és csőszerelvényt gyárt, több mint 10 000 specifikációval. Az övékForgó gyűrűA termékek rozsdamentes acélból, szénacélból, ötvözött acélból és duplex acélból készülnek, és 28 országba exportálják. Ez a cikk azokat a funkciókat, gyártási folyamatokat és alkalmazásokat tárja fel, amelyek a Huaxit a forgógyűrűk piacának jelentős szereplőjévé teszik.

Műszaki előírások

Az alábbiakban összefoglaljuk a fő jellemzőket és képességeketForgó gyűrűszármazó termékekHuaxi.

Miben különbözik a forgógyűrű a hagyományos csapágyaktól?

A forgógyűrű értékének megértéséhez segít megvizsgálni azokat az egyedi igényeket, amelyeknek meg kell felelniük.

Kombinált terhelhetőség

A forgógyűrűt olyan erőkombináció kezelésére tervezték, amely gyorsan tönkreteszi a szabványos csapágyat. A darukban a rakomány és a gém súlya hatalmas borulási nyomatékot hoz létre. A szélturbinában a gondola és a lapátok súlya axiális terhelést, míg a szélerők radiális és billenő terhelést hoznak létre. A forgógyűrű robusztus kialakítása – nagy átmérőjű futópályákkal és több sor gördülő elemmel – hatékonyan osztja el ezeket az erőket.

Nagy átmérő, kompakt magasság

A forgógyűrűket a magasságukhoz képest nagy átmérőjük jellemzi. Ez a "lemezszerű" forma lehetővé teszi, hogy közvetlenül a gép felső és alsó szerkezete közé szerelhetők, helytakarékosan, miközben biztosítják a szükséges teherbírást. Az átmérő az alkalmazástól függően 200 mm és 10 000 mm vagy több is lehet.

Integrált fogaskerék fogak

Sok forgógyűrű fogaskerekes fogaskerekekkel rendelkezik a belső vagy külső gyűrűn, lehetővé téve a hajtó fogaskerékkel való közvetlen integrációt. Így nincs szükség külön sebességfokozatra, egyszerűsödik a gép kialakítása és csökken a tömeg. Az opciók közé tartozik a belső hajtómű, a külső hajtómű vagy a fogatlan konfigurációk.

Szerelési rugalmasság

A forgógyűrűket általában csavarfuratokkal szerelik fel a belső és a külső gyűrűn. Ez lehetővé teszi a könnyű integrálást a gép szerkezetébe. Gyakoriak a csavarlyukakkal ellátott karimás kivitelek, amelyek biztonságos rögzítést biztosítanak.

Gyártási folyamat: a nyersanyagtól a kész gyűrűig

A kiváló minőségű forgógyűrű előállításához fejlett kovácsolási, megmunkálási és hőkezelési képességek szükségesek.Huaxisokat fektetett ezekre a területekre.

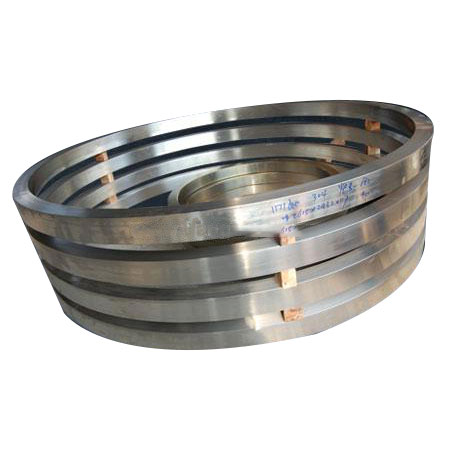

Gyűrűs kovácsolás

A folyamat egy acél tuskóval vagy tuskóval kezdődik, amelyet felmelegítenek, majd gyűrű alakúra kovácsolnak.Huaxi3600 tonnás olaj-hidraulikus préseket, 5 m-es gyűrűs marókat és elektrohidraulikus kalapácsokat használ az anyag formálásához. Ez a kovácsolási eljárás összehangolja az acél szemcseszerkezetét, javítva annak szilárdságát, szívósságát és fáradtságállóságát.

Precíziós megmunkálás

Kovácsolás után a gyűrű precíziós megmunkáláson megy keresztül.Huaxi2-5 m-es függőleges esztergagépekkel, 5 m-es NC fúrógépekkel és egyéb fejlett berendezésekkel van felszerelve. Ezek a gépek a kész forgógyűrűhöz szükséges pontos méreteket, csavarfuratokat és fogaskerekek fogait állítják elő. A CNC technológia alkalmazása biztosítja a konzisztenciát és a pontosságot.

Hőkezelés

A hőkezelés kritikus fontosságú a forgógyűrűk mechanikai tulajdonságainak eléréséhez. A folyamat jellemzően normalizálást, lágyítást, kioltást és temperálást foglal magában. Az olyan igényes alkalmazásokhoz, mint a szélturbinák, olyan anyagokat használnak, mint a 42CrMo4V, amelyek speciális hőkezelési paramétereket igényelnek a szükséges szilárdság és szívósság eléréséhez.

Minőségellenőrzés és ellenőrzés

Huaxitökéletes minőségbiztosítási rendszerrel és komplett modern fizikai-kémiai ellenőrző berendezéssel rendelkezik. A minőségügyi osztály közvetlenül a vezérigazgatónak számol be, és szigorúan ellenőrzi a gyártási folyamat minden lépését. Ez biztosítja, hogy a nem megfelelő anyagok soha ne kerüljenek be a raktárba, ne kerüljenek át a következő folyamatba vagy hagyják el a gyárat.

Alkalmazások kulcsfontosságú iparágakban

AForgó gyűrű-tólHuaxiszámos iparágban használják, ahol a nehéz terheknek megbízhatóan kell forogniuk.

• Szélenergia– A forgógyűrűk kritikus komponensek a szélturbinákban, amelyeket az elfordulási rendszerben (a gondola szélbe forgatására) és a dőlésszög rendszerben (a lapátszög beállítására) használnak. A gyűrűknek ellenállniuk kell a szélsőséges időjárási viszonyoknak, és évtizedeken át megbízható működést kell biztosítaniuk.

• Építés és ásatás– A kotrógépek, daruk és munkaállványok forgógyűrűire támaszkodnak forgómozgásukhoz. Ezek a gépek igényes környezetben, nagy terhelés mellett, gyakori, gyakran oszcilláló mozgással üzemelnek.

• Anyagkezelés– A kikötői daruk, a hajókirakodók és a rakodófeltöltők forgógyűrűket használnak gémjük és rakodóberendezéseik forgatásához. A gyűrűknek nagy terhelést és gyakori munkaciklusokat kell kezelniük.

• Bányászati ​​berendezések– A nagyméretű bányászati ​​gépek, mint például a vontatókötelek és a kanálkerekes kotrógépek, forgógyűrűket használnak masszív szerkezeteik megtámasztására és forgatására.

• Tengeri és tengeri– A forgógyűrűket hajódarukban, offshore platformdarukban és más tengeri alkalmazásokban használják, ahol a korrózióállóság és a megbízhatóság a legfontosabb.

• Ipari gépek– A robotikától a lemezjátszókig sokféle ipari berendezés forgógyűrűket használ a pontos forgásszabályozás érdekében.

Gyakran Ismételt Kérdések

K: Mi az a forgógyűrű, és mit csinál?

V: A forgógyűrű, más néven forgótányér csapágy, egy nagy csapágy, amely egyszerre képes támasztani axiális, radiális erőket és borulási nyomatékokat. Lehetővé teszi a szerkezet forgását, miközben elviseli a nehéz terheket. Az alkalmazások közé tartoznak a daruk, a kotrógépek, a szélturbinák és a munkaállványok.

K: Milyen anyagokat használnak a forgógyűrűkben?

V: A szokásos anyagok közé tartozik az 50Mn, a 42CrMo és a C45. Az olyan igényes alkalmazásokhoz, mint a szélturbinák, magasabb minőségű anyagokat, például 42CrMo4V-ot használnak.Huaxiszénacélból, rozsdamentes acélból, ötvözött acélból és duplex acélból készült forgógyűrűket kínál.

K: Testreszabható a forgógyűrű?

V: Igen.Huaxielőállíthat forgógyűrűket az ügyfél rajzai vagy mintái szerint. A választható lehetőségek között szerepel a különböző átmérők, fogaskerék-konfigurációk (belső, külső vagy fogatlan) és a rögzítési furatok mintái.

K: Milyen tanúsítványokkal rendelkezik a Huaxi a forgógyűrűk gyártásához?

V:Huaxirendelkezik ISO9001, német TÜV Rheinland ISO9001 és PED, Kínai Osztályozó Társaság engedéllyel, AQSIQ A osztályú exportvállalkozási értékeléssel és BV gyári jóváhagyással. Ezek a tanúsítványok igazolják a nemzetközi minőségi és biztonsági szabványoknak való megfelelést.

K: Milyen iparágak használnak forgógyűrűket?

V: A forgógyűrűket szélenergiában, építőiparban és földmunkákban, anyagmozgatásban, bányászatban, tengeri és tengeri, valamint általános ipari gépekben használják.

K: Mekkora a forgógyűrű tipikus átmérője?

V: A forgógyűrű átmérője jellemzően 0,4 és 10 méter között van, egyes alkalmazásokhoz még nagyobb méretre is szükség van.

Következtetés

AForgó gyűrű-tólHuaxi a modern ipart működtető gépezet kritikus eleme. A kombinált terhelések kezelésére való képessége, miközben egyenletes, szabályozott forgást tesz lehetővé, elengedhetetlenné teszi a szélturbináktól az építőipari berendezésekig terjedő alkalmazásokhoz. A gyártási folyamat – a gyűrűs kovácsolástól a precíziós megmunkálásig és hőkezelésig – fejlett képességeket és szigorú minőségellenőrzést igényel, olyan területeken, aholHuaxijelentős mértékben fektetett be.

Több mint 35 000 tonna éves gyűrűs típusú kovácsolás, átfogó berendezésbázis és nemzetközi tanúsítványok sorozata,Huaxi28 ország ügyfelei számára alkalmas partnerként pozicionálta magát. A vállalat szabványos és egyedi termékek előállítására való képessége, valamint a minőség iránti elkötelezettsége megbízható forrássá teszi a forgógyűrűk és a kapcsolódó alkatrészek számára.

Ha megbízható beszállítót keres forgógyűrűk számára ipari, szélenergia- vagy építőipari alkalmazásához, vagy ha kérdései vannak az egyedi specifikációkkal és árakkal kapcsolatban, javasoljuk, hogycontactminket ma.
